представяне на продукта
ADT-8949 4 карта за напреднали точки за управление е високопроизводителна импулсна карта, която поддържа 4 до 8 серво или стъпков двигател. Използва общия интерфейс на софтуерната функция и използва 5 D RTCP алгоритъма, той може да запази централната точка на инструмента и реалната контактна точка между инструмента и повърхността на детайла непроменени. Освен това самата контролна карта има множество входно-изходни портове с общо предназначение, които могат да отговорят на изискванията за входно-изходни данни на повечето приложения. В същото време той поддържа разширение на I / O шина CAN и също така може да посрещне повода на масови I / O точки през външния модул на шината, което е удобно за разширение на I / O и надстройка на системата за управление.
Спецификация на продукта
Тип | 4 Карта за контрол на движение с висока производителност | |
Подходящ повод | Разширено движение на точката | |
Име на модела | ADT-8949 | |
Външен вид | снимка | |
Конфигурация и производителност на хардуера | Брой на оста | 4 ос |
Максимална честота на пулса | 5M | |
Брой валове на енкодера | 4 ос | |
Честота на обратна връзка на кодера | 4M | |
Максимална входна честота на ръчното колело | 4M | |
ALM, RDY, INP, SVON | √ | |
Общ цифров вход | 46 | |
Цифров изход | 34 | |
Филтриране на сигнала | √ | |
Хардуерно аварийно спиране | √ | |
Точков контрол | Хоминг движение | √ |
ДЖОГ движение | √ | |
Точково движение | √ | |
T-тип ускорение и забавяне | √ | |
Следващият господар-роб | √ | |
Високоскоростен IO контрол | Изход за сравняване на висока скорост | 2 |
Високоскоростен резе | 4 | |
PWM управление | 2 | |
Особеност
1. Една карта за управление на движение може да поддържа 4 до 8 серво или стъпков двигател
2. ШИМ, Аналогов контрол
3. Общ интерфейс за софтуерна функция
4. Превъртане напред
Типично описание на изпълнението
1. 4-осова или 5 осна връзка

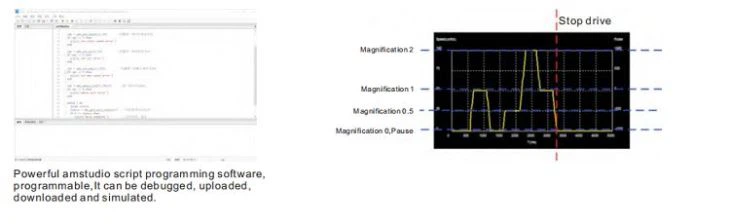

2. Програмиране на сценарии и скорост на умножение на скоростта
Контролен списък за конфигурация
Модел на продукта | име | Описание на модела | Параметър на измерение | количество |
ADT-8949 | Карта за контрол на движението | снимка | 135 мм * 110 мм | 1 |
Клемен блок | снимка | 248 мм * 154 мм * 30 мм | 1 | |
Линия за предаване на данни | снимка | 1.5M | 2 | |
Серво драйвер (по избор) | ADTECH (серия QXM) серво драйвер | |||
Серво мотор | ADTECH (серия QXS) серво мотор |
Приложение
3 C индустриално приложение: дозатор, AOI машина, SMT машина;
Доставка, доставка и сервиране
Доставка и доставка: Ние осигуряваме океанска доставка, международни експресни и въздушни превози, за да доставим вашите продукти до вас. (* Времето за пристигане ще варира в зависимост от политиката на страната на местоназначение и състоянието на трафика.)
Обслужване: Всички продукти имат едногодишна гаранция и онлайн техническа поддръжка.
